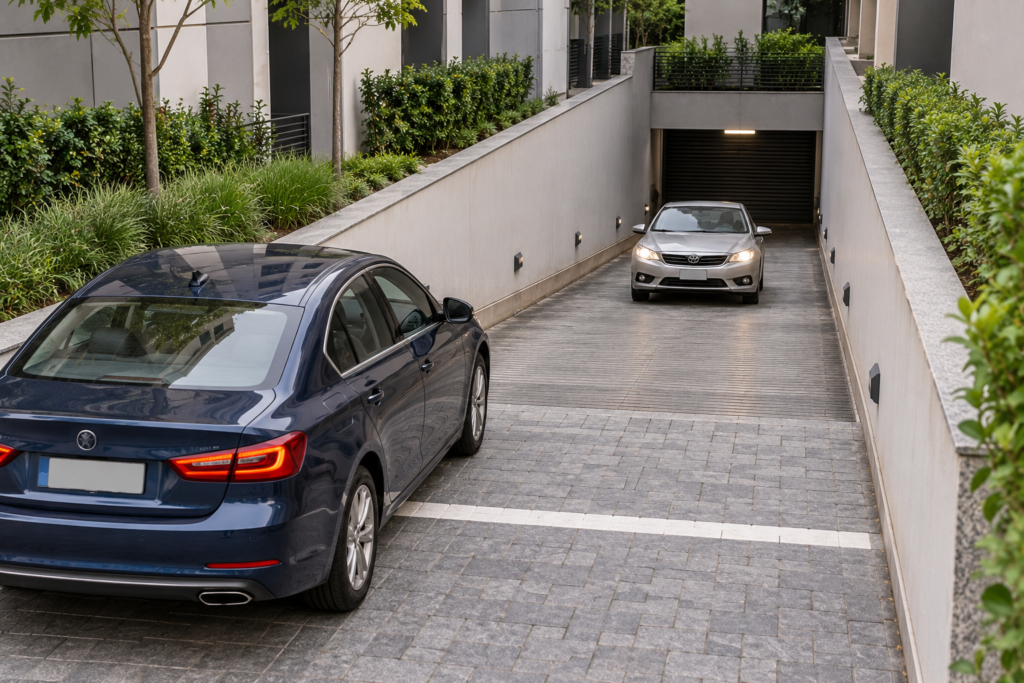

Em condomínios residenciais e comerciais, a saída de veículos representa uma das áreas de maior risco para pedestres e motoristas. Gerenciar o fluxo em rampas de acesso único exige mais do que um sistema básico ou um portão automático rápido. Placas temporizadas comuns criam filas desnecessárias, pois mantêm o sinal vermelho mesmo após o veículo já ter concluído a travessia. A automação eficiente com a placa controladora inteligente resolve esse gargalo, utilizando leitura de direção de fluxo para iniciar e finalizar a sinalização imediatamente após a passagem do veículo.

O Diferencial: Leitura de Direção e Contagem de Veículos

Para que o sistema funcione com máxima eficiência em locais de alto fluxo, não é possível utilizar apenas um sensor. A placa exige a combinação de dois sensores em cada extremidade da rampa, totalizando 4 entradas de sensores. Essa configuração permite que o sistema identifique a direção exata do trajeto. O encerramento do ciclo ocorre no momento em que o veículo passa pela última sequência de sensores, gerando muito mais agilidade no fluxo de entrada e saída.

Destacam-se as seguintes funcionalidades inteligentes:

• Contagem de Veículos (“Carona”): Se um vizinho aproveitar o sinal verde e entrar logo atrás do primeiro carro, a placa compreende que há mais de um veículo no percurso. Ela só libera o sentido oposto quando o último concluir o trajeto.
• Leitura de Marcha Ré: Se dois veículos entrarem de lados opostos e um recuar em marcha ré para dar passagem, a placa lê a saída e encerra o ciclo corretamente.
• Reset Automático: Caso um pedestre, folha ou animal acione apenas um sensor, ou se um veículo abandonar o percurso, a placa possui um mecanismo de reset. Ele finaliza a sinalização por tempo limite de 60 segundos com o sistema ocioso.
• Acionamento Remoto: A placa possui 2 entradas de acionamento externo. Isso permite ligar o contato do relé do receptor de controle de acesso para disparar o semáforo antes mesmo de o veículo chegar ao sensor.

Materiais Necessários para a Montagem

Antes de ir a campo, certifique-se de estar munido dos itens adequados para uma instalação limpa e sem retornos de garantia:

• Módulo semáforo LED compacto GP Control (alta visibilidade).
• Placa controladora para semáforos GP Control.
• Fotocélula antiesmagamento e/ou Sensor de laço indutivo magnético.
• Cabos de cobre de (1,5mm² ou superior).
• Multímetro para checagem de tensão.
• Fonte 12V (3A ou superior).

Passo a Passo do Esquema Elétrico e Instalação

A instalação exige atenção ao posicionamento e às conexões:

1. Posicionamento dos Sensores: Instale dois pares de fotocélulas em cada extremidade da rampa. Mantenha aproximadamente 1,5 metro de distância entre um sensor e outro.
2. Alimentação e Proteção: Conecte os cabos de alimentação da fonte 12V (3A) na entrada indicada na placa controladora. Recomenda-se utilizar uma fonte de alimentação dedicada e estável para evitar interferências provocadas por ruídos elétricos.
3. Conexão dos Sensores (Comandos – CN1): Conecte a saída relé (NA/Comum) dos sensores nos bornes de entrada. Conecte os sensores do lado externo nos bornes S1-E e S2-E. Conecte os sensores do lado interno (saída) nos bornes S1-I e S2-I. Quando o veículo passar, o contato do relé fechará momentaneamente, enviando o comando e simulando o deslocamento para a placa.
4. Ligação dos Módulos LED (Semáforos – CN2): Identifique os bornes de saída responsáveis pelas luzes. Conecte os LEDs do semáforo externo aos bornes 3 (Verde) e 4 (Vermelho). Ligue os LEDs do semáforo interno aos bornes 7 (Verde) e 8 (Vermelho). Feche o circuito conectando o polo comum na barra correspondente.
5. Testes Operacionais: Realize um teste prático passando com um veículo pelos feixes de detecção. O sinal deve mudar imediatamente para alerta e manter a prioridade até a liberação da via.

Diferenciais para seu Cliente

A aplicação dessa tecnologia elimina o tempo de espera ocioso, garantindo uma sinalização inteligente e o fim dos congestionamentos em garagens de via única. Fazer uma sinalização bem estruturada garante a satisfação do síndico e reduz falhas de sinal.

A GP Control fabrica placas controladoras e semáforos compactos em ABS e alumínio de alta resistência, projetados especialmente para suportar vibrações e intempéries.

Para elevar o nível dos seus projetos de automação, conheça a linha completa de placas e semáforos LED da GP Control e solicite condições exclusivas para instaladores e revendedores.
